产品详情
MC2070A精巧型差压变送器是一种长寿命的工业级变送器，变送器的核心器件采用高性能进口压力传感器，经过精密的结构设计、合理的温度补偿，然后以线性扩大电路、V/I转换全密封焊接工艺制造出标准的(4～20)mA电流信号或标准电压信号。产品采用铝合金外壳或塑壳封装，外形精巧、美观、耐用，方便安装，可广泛应用于医疗、洁净室、实验室、电厂、空调等环境中的差压测量领域。
主要特点
-
外形精巧，安装方便，采用阻燃壳体保护；
-
阻尼滤波设计使它受动压的影响小；
-
可同时用于差压、压力、负压测量；
-
可带低功耗、宽温区的LCD显示表；
-
零位、满度均现场可调；
-
高过载和高静压设计；
-
输出信号、电气连接和压力接口均采用标准化设计。
性能参数：
|
MC2070A
|
技术参数
|
|
工作电源
|
15～36 VDC（标定电压24VDC）
|
|
测量介质
|
不导电、非腐蚀性气体
|
|
测量形式及范围
|
负压、表压、差压：(-100)KPa-(-100)Pa-0~100Pa-200KPa
|
|
过载能力
|
量程的2-3倍
|
|
长期稳定性
|
小于0.25%FS/年
|
|
输出信号
|
(4～20)mA（二/三线制）、（0～10）mA、（0～5）V、（1～5）V等
|
|
精度等级
|
0.25
|
|
工作温度
|
-30～70℃ ;补偿温度：-20～70 ℃
|
|
稳定性
|
小于0.25%FS/年
|
|
过程连接
|
A：Φ8宝塔嘴（内孔Φ3mm）
B：M10*1外螺纹
C：用户约定
|
|
防护等级
|
IP65
|
|
产品选型表：
|
MC2070A口E口A口C口精巧型差压变送器
|
|
MC2070A
|
精巧型差压变送器
|
|
|
口
|
1、无显示 2、LCD数字显示(液晶) 4、LCD数字0～100%显示（液晶）
|
|
|
E口
|
输出信号：1、二线制(4～20)mA 2、(0～5)VDC 3、(0～10)mA 4、其它注明
|
|
|
A口
|
精度：1、0.25 2、0.5
|
|
|
C
口
|
过程连接方式：1、宝塔嘴接口型（默认） 2、螺纹连接 3、其它注明
|
|
安装 ：
- 测干净气体时，可任意安装。
- 变送器固定使用变送器自带的两个固定孔。
- 压力连接：螺纹适用于硬管道连接，Ø8倒刺接口适用于软管连接。

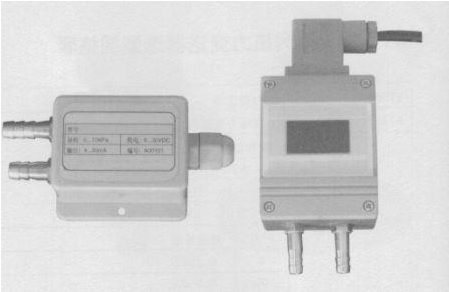

外形图片及尺寸：（请参见下图）
